Keverős készülékek

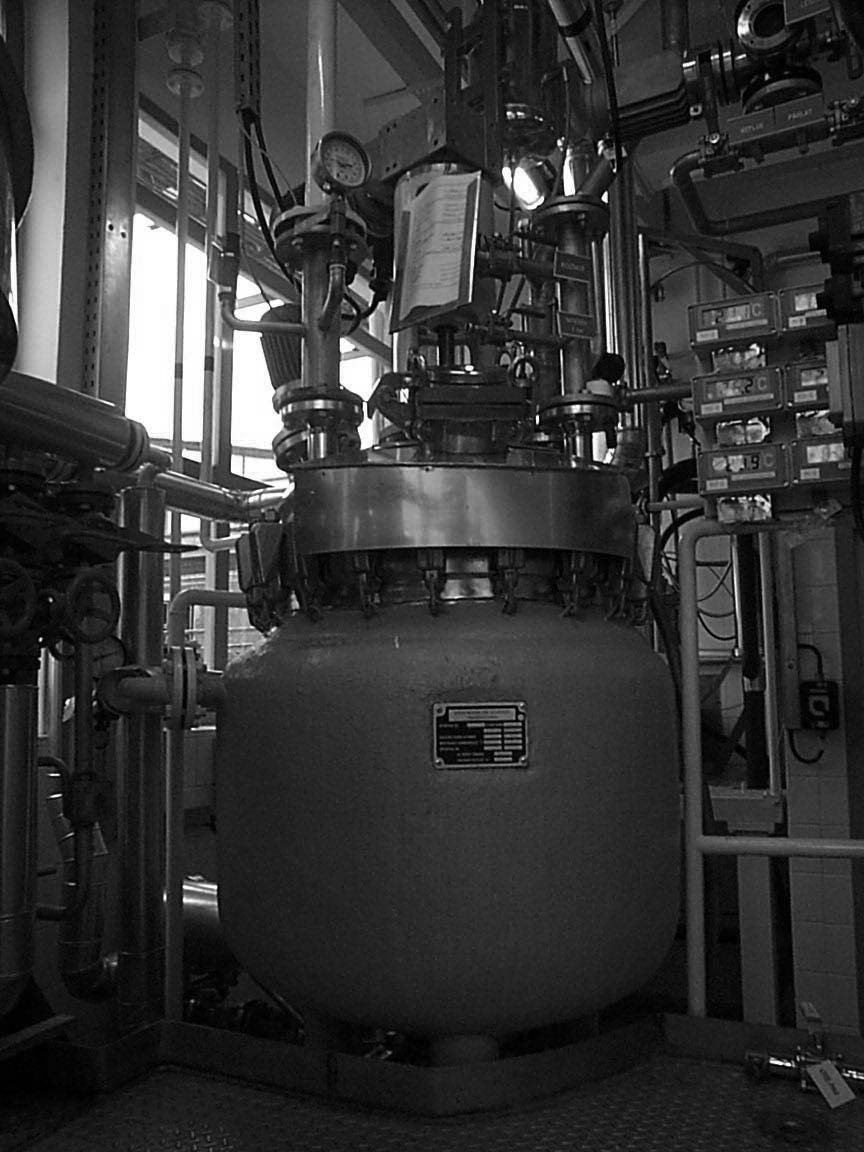

Autokláv család /CTK-AS63-250/

CTK-AS250 Autokláv sekélydomború edényfenékkel

Felépítés

Készülékeink állóhengeres, osztott kivitelű, a hengeres köpenyrészen és a fenéken duplikatúrával ellátott két nyomásterű nyomástartó edények (lásd Műszaki paraméterek). A fűtőköpeny lehet duplikatúra, ill. félcsöves kialakítású. A készülékfedélen benézőüveggel ellátott munkanyílás, bevilágító lámpa és hőmérőtokkal ellátott hullámtörő kerül beépítésre. A többi fedélcsonk technológiai, az igényeknek megfelelően használható csatlakozásra. Kívánságra a fenéken elhelyezett alsó hőmérővel ill. mintavevővel szállítjuk. A készülékek 160-250 lit. mérettartományban sekélydomború vagy kúpos edényfenékkel (ASK sorozat), ill. oldalsó munkanyílással (ASM sorozat) is rendelhetők. Az alátámasztás módja szerint készülékpatákkal, vagy lábakkal ellátott kivitelű lehet.

Alkalmazás

A szerkezeti anyagként felhasznált korrózióálló acélok a készülékeket általános vegyipari, gyógyszeripari, festék- és műnyagipari, kozmetikai és háztartásvegyipari felhasználásra teszik alkalmassá. Az autokláv elsődleges feladata természetesen a hidromechanikus keverés, de az ezzel összefüggő pl.oldási, diszpergálási (folyadék-folyadék, szilárd-folyadék, folyadék-gáz), bepárlási, kristályosítási, extrahálási stb. művelet elvégzésére is alkalmas.

Működés

A készülék alapkivitele a műszaki paraméterekben megadott, – keverő kialakítástól függő – fordulatszám tartományban kerül szállításra. Kívánságra a hajtóművet frekvenciaváltóval látjuk el. Alapkivitelben a készüléket háromágú impeller keverővel szállítjuk. Igény szerint turbina, és fémforgács szuszpendálására is alkalmas mélyjárású reaktor keverővel is rendelhető. Az autoklávban végezhető műveletek hőmérséklet igénye a köpenytérre köthető hűtő-fűtő közegek megfelelő megválasztásával kielégíthető. A készülék köpenytér kialakítása (különösen a félcsöves köpenytér esetén) intenzív hőátadást biztosít. Egyedi igény esetén – a köpenyre kötött különböző közegek keveredésének elkerülése érdekében – reteszelt csaptelepet is szállítunk a készülékhez.

Megrendelési példa

CTK-AS250, duplikált, impeller keverővel, alsó hőmérővel, frekvencia váltós hajtással, patás alátámasztással.

Műszaki adatlap letöltése (PDF)

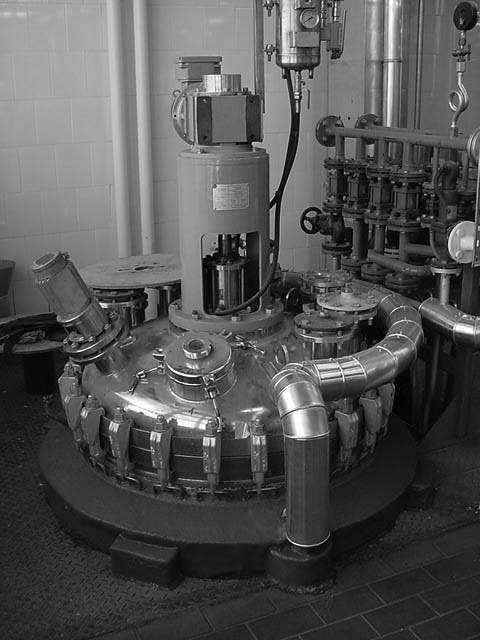

Autokláv család /CTK-AS400-6300/

CTK-ASK 1000 Autokláv kúpos edényfenékkel, alátámasztás: pata

Felépítés

Készülékeink állóhengeres, osztott (400-1600 lit.) ill. monoblokk (2500-6300 lit.) kivitelű, a hengeres köpenyrészen és a fenéken duplikatúrával ellátott két nyomásterű nyomástartó edények (lásd Műszaki paraméterek). A fűtőköpeny lehet duplikatúra, ill. félcsöves kialakítású. A készülékfedélen benézőüveggel ellátott munkanyílás, bevilágító lámpa és hőmérőtokkal ellátott hullámtörő kerül beépítésre. A többi fedélcsonk technológiai, az igényeknek megfelelően használható csatlakozásra. Kívánságra a fenéken elhelyezett alsó hőmérővel ill. mintavevővel szállítjuk. A készülékek sekélydomború vagy kúpos edényfenékkel (ASK sorozat), ill. 400-1600 lit. mérettartományban oldalsó munkanyílással (ASM sorozat) is rendelhetõk. Az alátámasztás módja szerint készülékpatákkal, vagy lábakkal ellátott kivitelű.

Alkalmazás

A szerkezeti anyagként felhasznált korrózióálló acélok a készülékeket általános vegyipari, gyógyszeripari, festék- és műanyagipari, kozmetikai és háztartásvegyipari felhasználásra teszik alkalmassá. Az autokláv elsődleges feladata természetesen a hidromechanikus keverés, de az ezzel összefüggő pl.oldási, diszpergálási (folyadék-folyadék, szilárd-folyadék, folyadék-gáz), bepárlási, kristályosítási, extrahálási stb. művelet elvégzésére is alkalmas.

Működés

A készülék alapkivitele a műszaki paraméterekben megadott, keverő kialakítástól függő fordulatszám tartományban kerül szállításra. Kívánságra a hajtóművet frekvenciaváltóval látjuk el. Alapkivitelben a készüléket háromágú impeller keverõvel szállítjuk. Igény szerint turbina, és fém-forgács szuszpendálására is alkalmas mélyjárású reaktor keverővel is rendelhető. Az autoklávban végezhető műveletek hőmérséklet igénye a köpenytérre köthetõ hűtő-fűtő közegek megfelelő megválasztásával kielégíthető. A készülék köpenytér kialakítása (különösen a félcsöves köpenytér esetén) intenzív hőátadást biztosít. Egyedi igény esetén – a köpenyre kötött különböző közegek keveredésének elkerülése érdekében – reteszelt csaptelepet is szállítunk a készülékhez.

Megrendelési példa

CTK-AS2500, félcsöves fűtőköpenyű, impeller keverővel, alsó hőmérővel, frekvencia váltós hajtással, patás alátámasztással.

Műszaki adatlap letöltése (PDF)

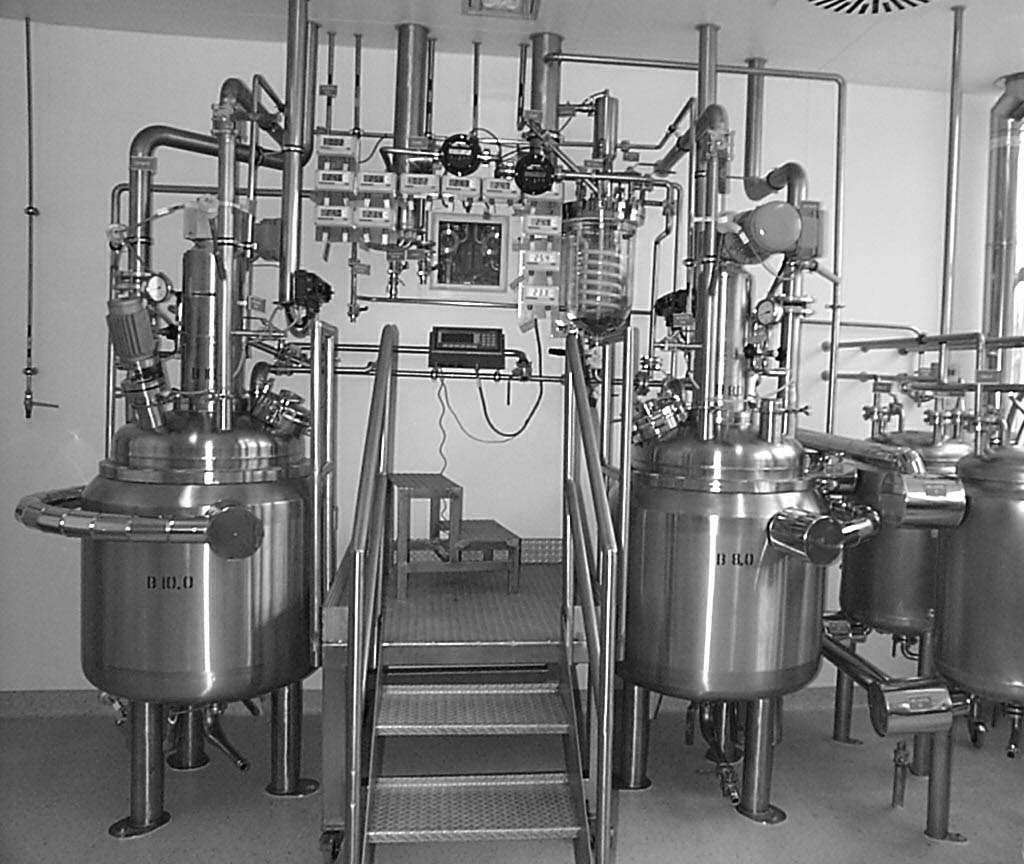

Tisztatéri autokláv család

CTK-AST250 Tisztatéri autokláv sekélydomború edényfenékkel, alátámasztás: láb

Felépítés

Készülékeink állóhengeres, osztott kivitelű, a hengeres köpenyrészen és a fenéken duplikatúrával ellátott két nyomásterű nyomástartó edények (lásd Műszaki paraméterek). A fűtőköpeny lehet duplikatúra, ill. félcsöves kialakítású. A tisztatéri autoklávokat polírozott, korrózióálló acéllemez burkolattal fedett szigeteléssel szállítjuk. A készülékfedélen benézőüveggel ellátott munkanyílás, bevilágító lámpa és hőmérőtokkal ellátott hullámtörő kerül beépítésre. A többi fedélcsonk technológiai, az igényeknek megfelelően használható csatlakozásra. A készülék csonkjai Tri-Clamp csatlakozásúak. Kívánságra a fenéken elhelyezett alsó hőmérővel ill. mintavevővel szállítjuk. A készülékek sekélydomború vagy kúpos edényfenékkel (ASTK soroza), ill. oldalsó munkanyílással (ASTM sorozat) is rendelhetők. Az alátámasztás módja szerint készülékpatákkal, vagy lábakkal ellátott kivitelű lehet.

Alkalmazás

A szerkezeti anyagként felhasznált korrózióálló acélok a készülékeket általános vegyipari, gyógyszeripari, festék- és műanyagipari, kozmetikai és háztartásvegyipari felhasználásra teszik alkalmassá. A készülék karima kialakítása, burkolt szigetelése kielégíti a végtermék feldolgozó tisztaterekben megkívánt tisztíthatósági követelményeket. Az autokláv elsődleges feladata természetesen a hidromechanikus keverés, de az ezzel összefüggő pl.oldási, diszpergálási (folyadék-folyadék, szilárd-folyadék, folyadék-gáz), bepárlási, kristályosítási, extrahálási stb. művelet elvégzésére is alkalmas.

Működés

A készülék alapkivitele a műszaki paraméterekben megadott, keverő kialakítástól függő fordulatszám tartományban kerül szállításra. Kívánságra a hajtóművet frekvenciaváltóval látjuk el. Alapkivitelben a készüléket háromágú impeller keverővel szállítjuk. Igény szerint turbina, és fémforgács szuszpendálására is alkalmas mélyjárású reaktor keverővel is rendelhető. Az autoklávban végezhető műveletek hőmérséklet igénye a köpenytérre köthető hűtő-fűtő közegek megfelelő megválasztásával kielégíthető. A készülék köpenytér kialakítása (külünösen a félcsöves köpenytér setén) intenzív hőátadást biztosít.

Megrendelési példa

CTK-AST250, duplikált, impeller keverővel, alsó hőmérővel, frekvencia váltós hajtással, patás alátámasztással.

Műszaki adatlap letöltése (PDF)

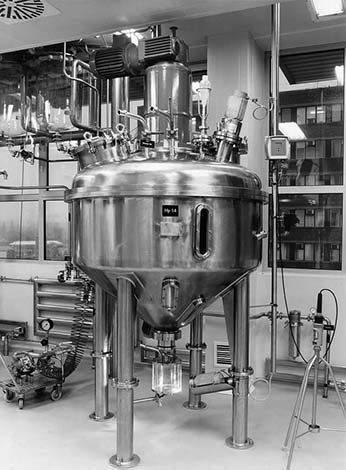

Kúpos extraktor család

CTK-ES1000 Kúpos extraktor

Felépítés

Készülékeink állóhengeres, karimákkal osztott, keverős edények (lásd Műszaki paraméterek). A készülékfedélen benézőüveggel ellátott munkanyílás, bevilágító lámpa és állítható magasságú dekantáló pipa, vagy hullámtörő kerül beépítésre. A többi fedélcsonk technológiai, az igényeknek megfelelően használható csatlakozásra. Kívánságra a paláston elhelyezett PH mérő csonkkal szállítjuk. A készülékek kúpos edényfenékkel lezártak. A paláston és a kúpos edényfenéken hosszúkás megfigyelő ablakok vannak kialakítva, melyek egy, a kúpos fenéken elhelyezett lámpa segítségével lehetővé teszik a fázishatár szemmel tartását. Az alátámasztás módja: 4db láb.

Alkalmazás

A szerkezeti anyagként felhasznált korrózióálló acélok a készülékeket általános vegyipari, gyógyszeripari, festék- és műanyagipari, kozmetikai és háztartásvegyipari felhasználásra teszik alkalmassá. Az extraktor elsődleges feladata az extrahálási műveletek elvégzése.

Működés

A készülék alapkivitele a műszaki paraméterekben megadott fordulatszám tartományban kerül szállításra. Kívánságra a hajtóművet frekvenciaváltóval látjuk el. Alapkivitelben a készüléket a kúp falát követő háromágú anker keverővel szállítjuk.

Megrendelési példa

CTK-ES1000 extraktor, PH mérő csonkkal, frekvencia váltós hajtással, lábakkal alátámasztva.

Műszaki adatlap letöltése (PDF)

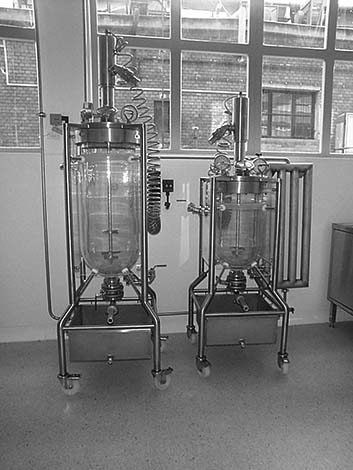

Üveg függőedények

Üveg függőedény, CTK-GRM30 keverős, GRM50 duplikált kivitel

Felépítés

Készülékeink teste kereskedelmi forgalomban kapható hengeres, NÁ300-as 30 ill.50 literes és NÁ450-es 100 literes, kívánságra kalibrálással ellátott boroszilikát üvegedény. A függőedények rendelhetők fix beépítést biztosító függesztő kerettel (GR tip.), és mobil kivitelben (GRM tip.). Az edények technológiai feladatától függően pneumatikus hajtású keverővel vagy keverő nélkül, belső csőkígyóval, duplikatúrával illetve ezen elemek bármilyen kombinációjában készülhetnek. Keverős kivitel esetén a keverőelem és a tengely a közegtől függően korrózióálló acél (1.4571, 1.4404), polipropilén, vagy PTFE anyagú lehet. Belső csőspirálos kivitel esetén a csőkígyó anyaga közegtől függően korrózióálló acél (1.4571, 1.4404), v. üveg.

Alkalmazás

A felhasznált szerkezeti anyagok a készülékeket agresszív közegek beoldására, adagolására teszik alkalmassá a vegyipar, gyógyszeripari, festék- és műanyagipar, kozmetikai és háztartásvegyipar területén.

Működés

A készülék keverős alapkivitele a műszaki paraméterekben megadott, keverő kialakítástól függő fordulatszám tartományban kerül szállításra. Alapkivitelben a készüléket turbina keverővel szállítjuk. Igény szerint háromágú impeller keverővel is rendelhető.

Megrendelési példa

CTK-GRM30, duplikált, turbina keverővel, belső csőspirállal.

Műszaki adatlap letöltése (PDF)

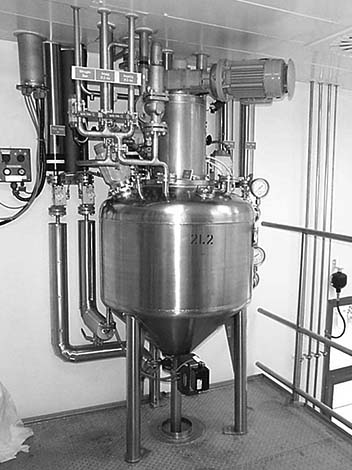

Tisztatéri kristályosító család

CTK-KS160 Tisztatéri kristályosító

Felépítés

Készülékeink állóhengeres, monoblokk, a hengeres köpenyrészen és a fenéken duplikaturával ellátott két nyomásterű nyomástartó edények (lásd Műszaki paraméterek). A fűtőköpeny terelőspirállal ellátott duplikatúra. A tisztatéri kristályosítókat polírozott, korrózióálló acéllemez burkolattal fedett szigeteléssel szállítjuk. A készülékfedélen benézőüveggel ellátott munkanyílás, bevilágító lámpa és hőmérőtokkal ellátott hullámtörő kerül beépítésre. A többi fedélcsonk technológiai, az igényeknek megfelelően használható csatlakozásra. A készülék csonkjai karimás csatlakozásúak. A készülékek kúpos edényfenékkel lezártak, alátámasztásuk lábakkal történik.

Alkalmazás

A készülék karima kialakítása, burkolt szigetelése kielégíti a végtermék feldolgozó tisztaterekben megkívánt tisztíthatósági követelményeket. A készülék elsődleges feladata természetesen a kristályosítás, de az alkalmazott fordulatszám tartomány lehetővé teszi egyéb pl. oldási, diszpergálási (folyadék-folyadék, szilárd-folyadék, folyadék-gáz), bepárlási, extrahálási stb. művelet elvégzését is.

Működés

A készülék alapkivitele a műszaki paraméterekben megadott fordulatszám tartományban kerül szállításra. Kívánságra a hajtóművet frekvenciaváltóval látjuk el. Alapkivitelben a készüléket a kúp falát követő háromágú impeller jellegű keverővel szállítjuk. A kristályosítóban végezhető műveletek hőmérséklet igénye a köpenytérre köthető hűtő-fűtő közegek megfelelő megválasztásával kielégíthető. A készülék köpenytér kialakítása intenzív hőátadást biztosít.

Megrendelési példa

CTK-KS63, duplikált, impeller keverővel, frekvencia váltós hajtással, alátámasztás lábakkal.

Műszaki adatlap letöltése (PDF)

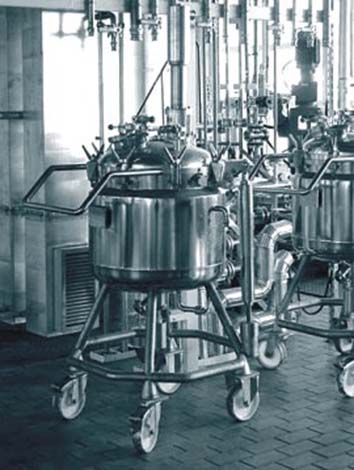

Mobil autokláv család

CTK-MS-100 Mobil autokláv billentő fedéllel, pneumatikus hajtással

Felépítés

A berendezés álló hengeres, keverős, duplikált, szigetelt, sekélydomborítású edényfenekekkel lezárt készülék. A szigetelés polírozott korrózióálló acéllemezzel burkolt. A készülék karimákkal osztott kivitelű, klamnis csavarokkal bontható, felnyitható fedéllel, benézőnyilással, bevilágító lámpával ellátva, lábakkal alátámasztva. A többi fedélcsonk technológiai, az igényeknek megfelelően használható csatlakozásra. A csonkok kivitele karimás, ill. Tri-Clamp kialakítású lehet. Kívánságra a fenéken elhelyezett alsó hőmérővel ill. mintavevővel szállítjuk. A készülékek 63-100-120 lit. mérettartományban pneumatikus hajtással, 160-250 lit. mérettartományban pneumatikus vagy elektromos hajtással rendelhetők. A keverőtengely függőleges, excentrikus elhelyezésű, ill. ferdén a munkatérbe nyúló lehet. A fedélnyitás reteszelve a keverő motorral. A 160-250 lit. mérettartományban a készülékek a kibillenthető fedél mellett fix. fedél kialakítással is rendelhetők. A berendezés mobil kivitelű, a kerekek közül 2 fix, 2 beálló, fékes kialakítású.

Alkalmazás

A szerkezeti anyagként felhasznált korrózióálló acélok a készülékeket általános vegyipari, gyógyszeripari, festék- és műanyagipari, kozmetikai és háztartásvegyipari felhasználásra teszik alkalmassá. A mobil autokláv elsődleges feladata természetesen a hidromechanikus keverés, de az ezzel összefüggő pl.oldási, diszpergálási (folyadékfolyadék, szilárd-folyadék, folyadék-gáz), bepárlási, kristályosítási, extrahálási stb. művelet elvégzésére is alkalmas. A készülék burkolt szigetelése kielégíti a végtermék feldolgozó tisztaterekben megkívánt tisztíthatósági követelményeket. Amennyiben a választott technológia nem kíván hűtést-fűtést, a műszaki paraméterekben meghatározott nyomástartományban duplikatúra nélkül is rendelhető a készülék.

Működés

A készülék alapkivitele a műszaki paraméterekben megadott, keverő kialakítástól függõ fordulatszám tartományban kerül szállításra. Kívánságra az elektromos hajtóművet frekvenciaváltóval látjuk el. Alapkivitelben a készüléket turbina keverővel szállítjuk. Igény szerint háromágú impeller keverővel is rendelhető. Az autoklávban végezhető műveletek hőmérséklet igénye a köpenytérre köthető hűtő-fűtő közegek megfelelő megválasztásával kielégíthető.

Megrendelési példa

CTK-MS100 mobil autokláv, pneumatikus hajtással. Külön kívánságra a készülékeket műszerezve (nyomás, hőmérséklet), a kijelzőket és a pneumatikus ill. elektromos hajtás betápját is magába foglaló fali műszerszerszekrénnyel együtt, komplett egységként is szállítjuk. Ezen felül elektromos fűtésű változata is megrendelhető.

Műszaki adatlap letöltése (PDF)
