Szűrő berendezések

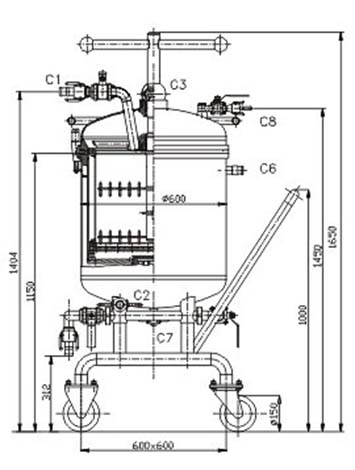

Kosaras, tálcás szűrő

CTK-088 Kosaras szűrő

Felépítés

A készülék állóhengeres, osztott kivitelű. Az osztás alatti hengeres rész és a fenék duplikált, nyomásálló kivitelű. A belső térben is és a duplikátorban is 6-6 bar a megengedett nyomás. A készülék 4 db kerékre van szerelve, melyből kettő önbeálló, fékes kivitelű. Az edény feneke alá vannak beszerelve a szűrlet áramlási irányát szabályozó csapok, valamint a szűrendő anyag el- vagy bevezetésére szolgáló csonkok. A csatlakoztatások CTK-QC gyorscsatlakozókkal történnek. A készüléktestbe tálcás szűrésre alkalmas tálcaoszlop vagy szűrőkosár szerelhető be. A készülékhez kétféle fedél használható: a tálcás szűrőhöz tartozó, bolygató nélküli fedél és a kosaras szűrőhöz tartozó, bolygatóval ellátott fedél. A bolygató nélküli fedél a kosaras szűrőhöz is használható.

Alkalmazás

A készülék általános vegyipari, gyógyszeripari, festék- és műanyagipari, kozmetikai és háztartásvegyipari felhasználásra készült. Újdonság, hogy a berendezés többféle szűrési módban alkalmazható. Egyrészt mint tálcás szűrő, másrészt felhasználható mint kosaras illetve lencseszűrő. A kosaras kivitel használata esetén a bolygató szerkezet megforgatásával a leülepedett szűrőlepény fellazitható. A tálcás szűrő alkalmazásának tipikus esete a derítőszűrés, azaz a szennyeződés kiszűrése oldatokból néhány kg segédanyaggal együtt.

Működés

A bevezetett folyadék először a textil szűrőrétegen halad át, majd egy mélységi szűrőbetétre kerül.

Műszaki adatlap letöltése (PDF)

Ammónia szűrők

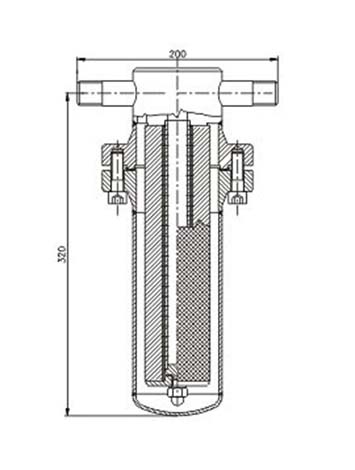

CTK-SA Ammónia szűrő

Felépítés

Csatlakozásuk M24x1,5-es menetes csatlakozó. A szűrőházak karimákkal bonthatók, így a szűrőgyertya cseréje gyorsan és egyszerűen elvégezhető. A szűrőházak anyaga korrózióálló acél, KO36Ti, 1.4571. A szűrőgyertyák kereskedelmi forgalomban kapható standard termékek, a megkívánt szűrési finomságtól függően 1 um és 30 um közötti tartományban, 10″-os méretben. A gyertyák lehetnek mindkét végükön nyitottak (SA), és az egyik végükön nyitott, menetes csatlakozásúak (SMA). A polipropilén, illetve korrózióálló acél gyertyákkal szerelt ammónia szűrők alkalmasak a lefejtendő ammónia szennyeződéseinek eltávolítására. Megrendeléskor az alábbi információk ismerete szükséges: Megkívánt szűrési finomság. Az alkalmazható szűrőgyertyák tulajdonságainak összefoglalása: SA: Mindkét végén nyitott gyertya, Anyag: polipropilén. Szűrési finomság: 1um-30um SMA: Egyik végén nyitott gyertya, 1″-os NPT menetes csatlakozás, Anyag: Korrózióálló acél (AISI 304,316) Szűrési finomság: 1um-30um

Alkalmazás

A kínálatunkban szereplő szűrőket speciálisan az ammónia szűrésére fejlesztettük ki, annak lefejtésekor.

Megrendelési példa

CTK-SA M 10 M24-5um-1.4571 Szűrőgyertya típusa: CTK-SA Csatlakozás típusa: M (menetes) Hossz: 10 (10″) Névleges méret: M24x1,5 Szűrési finomság: 5um Szűrőgyertya anyaga: 1.4571

Műszaki adatlap letöltése (PDF)

Légző szűrők

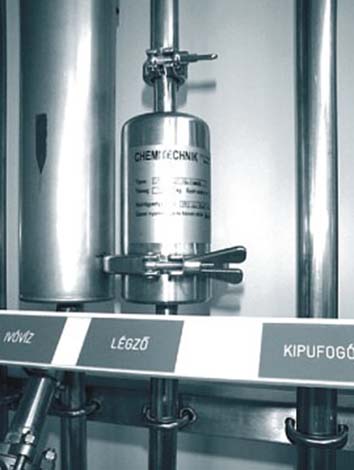

CTK-FI/FIM Légzővezetékbe építhető szűrő

Felépítés

A szűrőházak Tri-Clamp csatlakozóval bonthatók, így a szűrőgyertya cseréje gyorsan és egyszerűen elvégezhető. A szűrőházak anyaga korrózióálló acél, KO36Ti, 1.4571. 1.4404 igény szerint. A szűrőgyertyák kereskedelmi forgalomban kapható standard termékek, a megkívánt szűrési finomságtól függően 0,2 um és 50 um közötti tartományban, 40″ és 10″ közötti méretben. A gyertyák lehetnek egyik végükön nyitott, bajonettzáras csatlakozásúak (F/FI), és menetes csatlakozásúak (FM/FIM). A készülék töltetétől függően a polipropilén, PTFE, illetve korrózióálló acél gyertyákkal szerelt légző szűrők alkalmasak az agresszív töltetek védelmére is. Megrendeléskor az alábbi információk ismerete szükséges: Készülék töltete, hõfoka. Csatlakozó méret Megkívánt szûrési finomság. Az alkalmazható szűrőgyertyák tulajdonságainak összefoglalása: F/FI: Egyik végén nyitott gyertya, „O” gyűrű, bajonettzár (M6) Anyag: polipropilén, PTFE. Szűrési finomság: 0,2um-30um FM/FIM: Egyik végén nyitott gyertya, 1″-os NPT menetes csatlakozás, Anyag: Korrózióálló acél (AISI 304,316) Szűrési finomság: 1um-50um

Alkalmazás

A kínálatunkban szereplő légző szűrők az adott feladatra kiválasztott szűrőgyertya beépítése esetén széleskörűen alkalmazhatók a vegyipar, gyógyszeripar, festék és műanyagipar területén előforduló technológiákban résztvevő készülékek (autoklávok, szedők, tárolótartályok) légzőire építve, a töltet szennyeződésének elkerülésére. A szűrők egyszerűen beépíthetők a készülék légzőcsonkjára közvetlen kilélegeztetés esetén (F,FM kivitel), vagy kivezetett légzők esetén a kilégző csővezetékbe (FI,FIM kivitel). Csatlakozásuk lehet karimás, illetve Tri-Clamp csőcsatlakozó NÁ15-NÁ40 méretig.

Megrendelési példa

CTK-FI T 1020-0,2um-polipropilén Szűrőgyertya típusa „I” in-line beépítés: CTK-FI Csatlakozás típusa: T (Tri-Clamp) Hossz: 10 (10″) Névleges méret: 20 (NÁ20) Szűrési finomság: 0,2 um Szűrõgyertya anyaga: polipropilén

Műszaki adatlap letöltése (PDF)

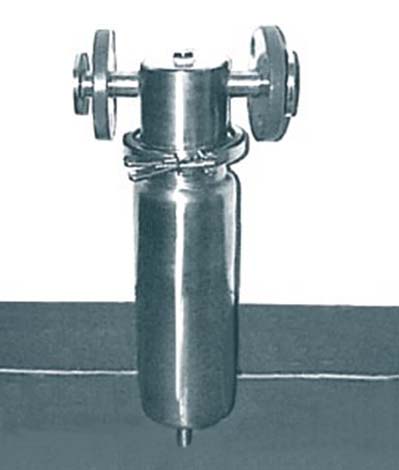

Csővezetéki szűrők /CTK-S/SF/SFM/

CTK-SF K1020-H Fűthető csővezetéki szűrő

Felépítés

A szűrőházak Tri-Clamp csatlakozóval bonthatók, így a szűrőgyertya cseréje gyorsan és egyszerűen elvégezhető. A házak C1/4″-os, alapkivitelben peremes zárócsavarral zárt ürítő és manométer csonkkal rendelkeznek. A szűrőházak anyaga korrózióálló acél, KO36Ti, 1.4571. 1.4404 igény szerint. A szűrőgyertyák kereskedelmi forgalomban kapható standard termékek, a megkívánt szűrési finomságtól függően 0,2 um és 250 um közötti tartományban, 4″ és 10″ közötti méretben. A gyertyák lehetnek mindkét végükön nyitottak (S), egyik végükön nyitott, bajonettzáras csatlakozásúak (SF), és menetes csatlakozásúak (SFM).

Alkalmazás

A szűrendő közegtől függően a pamut, polipropilén, PTFE, illetve korrózióálló acél gyertyákkal szerelt csővezetéki szűrők alkalmasak az alábbiakban felsorolt műveletekre: Technológiai vizek finomszűrése, félkész és késztermék oldatok szűrése. Oldószerek szűrése. Vízszűrés ioncserélés, membránszűrés előtt és után. Festékoldatok szűrése. Gőz szűrése. Megrendeléskor az alábbi információk ismerete szükséges: Szűrendõ közeg. Térfogatáram, hőmérséklet, nyomás. Csatlakozó méret. Megkívánt szűrési finomság. Az alkalmazható szűrőgyertyák tulajdonságainak összefoglalása: S: Mindkét végén nyitott gyertya, Anyag: polipropilén, pamut. Szűrési finomság: 1um-100um SF: Egyik végén nyitott gyertya, „O” gyűrű, bajonettzár (M6) vagy 222-es „O” gyűrű, bajonettzár nélkül (M3) Anyag: polipropilén, PTFE, korrózióálló acél (AISI304,316) Szűrési finomság: 0,2um-50um SFM: Egyik végén nyitott gyertya, 1″-os NPT menetes csatlakozás, Anyag: Korrózióálló acél (AISI 304,316) Szűrési finomság: 1um-250um A szűrőházak nyomásállósága standard kivitelben 6bar/150C Opcióként a szűrőházak fűthető kivitelben, duplikatúrával is rendelhetők.

Megrendelési példa

CTK-SF T1020-H-0,2um-polipropilén Szűrőgyertya típusa: SF Csatlakozás típusa: T (Tri-Clamp) Hossz: 10 (10″) Névleges méret: 20 (NÁ20) Fűthető (opció) Szűrési finomság: 0,2 um Szűrõgyertya anyaga: polipropilén

Műszaki adatlap letöltése (PDF)

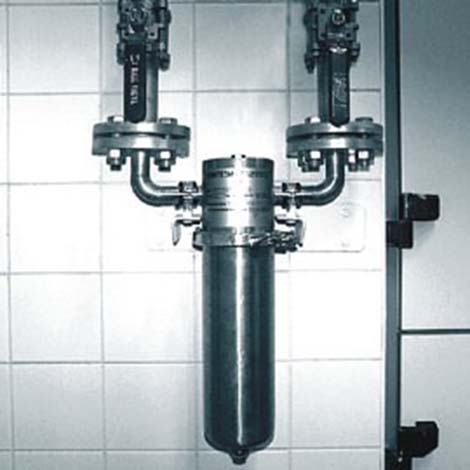

Csővezetéki szűrők /CTK-S, CTK-SF/SFM/

CTK-SF K10025 Csővezetéki szűrő

Felépítés

A szűrőházak Tri-Clamp csatlakozóval bonthatók, így a szűrőgyertya cseréje gyorsan és egyszerűen elvégezhető. A házak C1/4″-os, alapkivitelben peremes zárócsavarral zárt ürítő és manométer csonkkal rendelkeznek. A szűrőházak anyaga korrózióálló acél, KO36Ti, 1.4571. 1.4404 igény szerint. A szűrőgyertyák kereskedelmi forgalomban kapható standard termékek, a megkívánt szűrési finomságtól függően 0,2 um és 250 um közötti tartományban, 10″ és 30″ közötti méretben. 10″-os gyertya alkalmazása esetén 2m3/h, 20″-os szűrőgyertyánál 4m3/h, míg 30″-os gyertyánál 6m3/h maximális átáramló mennyiség ajánlott a szűrendõ közeg, és a gyertya típusának függvényében. A gyertyák lehetnek mindkét végükön nyitottak (S), egyik végükön nyitott, bajonettzáras csatlakozásúak (SF), és menetes csatlakozásúak (SFM).

Alkalmazás

A szűrendő közegtől függően a pamut, polipropilén, PTFE, illetve korrózióálló acél gyertyákkal szerelt csővezetéki szűrők alkalmasak az alábbiakban felsorolt műveletekre: Technológiai vizek finomszűrése, félkész és késztermék oldatok szűrése. Oldószerek szűrése. Vízszűrés ioncserélés, membránszűrés előtt és után. Festékoldatok szűrése. Kazántápvíz szűrése. Gőz szűrése. Megrendeléskor az alábbi információk ismerete szükséges: Szűrendõ közeg. Térfogatáram, hőmérséklet, nyomás. Csatlakozó méret. Megkívánt szűrési finomság. Az alkalmazható szűrőgyertyák tulajdonságainak összefoglalása: S: Mindkét végén nyitott gyertya, Anyag: polipropilén, pamut. Szűrési finomság: 1um-100um SF: Egyik végén nyitott gyertya, „O” gyűrű, bajonettzár (M6) Központosító csúccsal (M7) vagy 222-es „O” gyűrű, bajonettzár nélkül (M3) Anyag: polipropilén, PTFE, korrózióálló acél (AISI304,316) Szűrési finomság: 0,2um-50um SFM: Egyik végén nyitott gyertya, 1″-os NPT menetes csatlakozás, Anyag: Korrózióálló acél (AISI 304,316) Szűrési finomság: 1um-250um A szűrőházak nyomásállósága standard kivitelben 6bar/150C

Megrendelési példa

CTK-SF K1025-0,2um-polipropilén Szűrőgyertya típusa: SF Csatlakozás típusa: K (karimás) Hossz: 10 (10″) Névleges méret: 25 (NÁ25) Szűrési finomság: 0,2 um Szűrõgyertya anyaga: polipropilén

Műszaki adatlap letöltése (PDF)

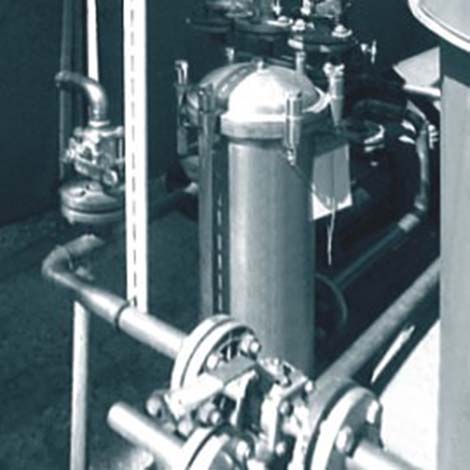

Csővezetéki szűrők /CTK-S4, CTK-SF4, CTK-SFM4/

CTK-S4 K2040 Csővezetéki szűrő

Felépítés

A szűrőházak szemes, vagy klamnis csavarral bonthatók, így a szűrőgyertya cseréje gyorsan és egyszerűen elvégezhető. A házak C1/4″-os, alapkivitelben peremes zárócsavarral zárt ürítő és manométer csonkkal, és szoknyás alátámasztással rendelkeznek. A szűrőházak anyaga korrózióálló acél, KO36Ti, 1.4571. 1.4404 igény szerint. A házakba a nagy térfogatáramok miatt 4db szűrőgyertyát építünk be. A szűrőgyertyák kereskedelmi forgalomban kapható standard termékek, a megkívánt szűrési finomságtól függően 0,2 um és 250 um közötti tartományban, 10″ és 30″ közötti méretben. 10″-os gyertya alkalmazása esetén 7m3/h, 20″-os szűrőgyertyánál 14m3/h, míg 30″-os gyertyánál 18m3/h maximális átáramló mennyiség ajánlott a szűrendő közeg, és a gyertya típusának függvényében. A gyertyák lehetnek mindkét végükön nyitottak (S4), egyik végükön nyitott, bajonettzáras csatlakozásúak (SF4), és menetes csatlakozásúak (SFM4).

Alkalmazás

A szűrendő közegtől függően a pamut, polipropilén, PTFE, illetve korrózióálló acél gyertyákkal szerelt csővezetéki szűrők alkalmasak az alábbiakban felsorolt műveletekre: Technológiai vizek finomszűrése, félkész és késztermék oldatok szűrése. Oldószerek szűrése. Vízszűrés ioncserélés, membránszűrés elõtt és után. Kazántápvíz szűrése. Festékoldatok szűrése. Gőz szűrése. Megrendeléskor az alábbi információk ismerete szükséges: Szűrendõ közeg. Térfogatáram, hőmérséklet, nyomás. Csatlakozó méret. Megkívánt szűrési finomság. Az alkalmazható szűrőgyertyák tulajdonságainak összefoglalása: S4: Mindkét végén nyitott gyertya, Anyag: polipropilén, pamut. Szűrési finomság: 1um-100um SF4: Egyik végén nyitott gyertya, „O” gyűrű, bajonettzár (M6) vagy 222-es „O” gyűrű, bajonettzár nélkül (M3) Anyag: polipropilén, PTFE, korrózióálló acél (AISI 304,316) Szűrési finomság: 0,2um-50um SFM4: Egyik végén nyitott gyertya, 1″-os NPT menetes csatlakozás, Anyag: Korrózióálló acél (AISI 304,316) Szűrési finomság: 1um-250um A szűrőházak nyomásállósága standard kivitelben 6bar/150C

Megrendelési példa

CTK-SF4 K2040-5um-polipropilén Szűrőgyertya típusa: SF4 Csatlakozás típusa: K (karimás) Hossz: 20 (20″) Névleges méret: 40 (NÁ40) Szűrési finomság: 5 um Szűrõgyertya anyaga: polipropilén

Műszaki adatlap letöltése (PDF)

Vákuumszűrő

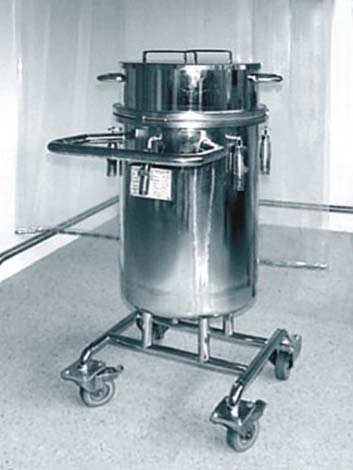

CTK-119 Vákuumszűrő, 70 l-es

Felépítés

A berendezés álló, hengeres elrendezésű, szabványos kúpos edényfenékkel lezárt konstrukció. A berendezéshez tartozó három db, 10-, 20- és 30 literes feltét a technológiától függő iszap térfogatok befogadására szolgál. A feltét karimás csatlakozással, RATHMANN jellegű csavarkötéssel kapcsolódik az üsthöz. A berendezés gumi futófelületű görgőkkel felszerelt alvázra támaszkodik, könnyen a felhasználási helyre gördíthető és flexibilisen csatlakoztatható a technológiai sorba. A berendezés teljes egészében KO36 minõségű korrózióálló acélból készül, kivül-belül elektropolírozott felülettel. Az alkalmazott gömbcsapok szétszerelhetőek, igy tisztításuk, karbantartásuk egyszerű. A csatlakoztatások CTK-QC gyorscsatlakozókkal történnek.

Alkalmazás

A készülék általános vegyipari, gyógyszeripari, festék- és műanyagipari, kozmetikai és háztartásvegyipari felhasználásra készült. Rendeltetése: a szilárd és folyadékfázisok szétválasztása emulziókból, keverékekből. Típusát tekintve a gyártmány nutsch-szűrő, a szűrőszövet megválasztásával általános és speciális szűrési feladatok elvégzésére használható.

Működés

Nyitott vákuumcsap állás mellett megkezdeni a szűrendő anyag betöltését a szűrőfeltétbe. Az üstben fellépő vákuum és a gravitáció hatására megindul a szűrési folyamat. Amikor a feltétben az iszaptömeg állapota megfelel a technológiai előirásoknak, akkor zárni a vákuumcsapot és fokozatosan nyitni a vákuumlégző csapot. A nyomás kiegyenlítődése után nyitni a szűrlet elvezető csapot és leüríteni az üstöt.

Műszaki adatlap letöltése (PDF)

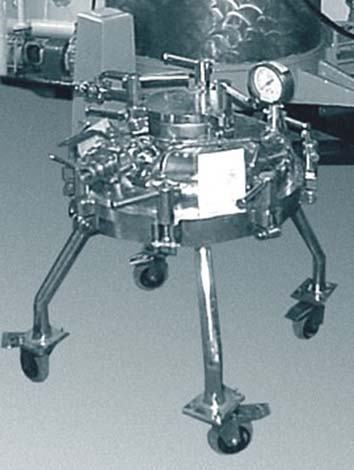

Lencseszűrő ø500

CTK-105 Lencseszűrő ø500

Felépítés

A berendezés lencsealakú, szabványos sekélydomborítású edényfedéllel és fenékkel lezárt konstrukció. A fedél karimás csatlakozással, csavarkötéssel kapcsolódik az alsó részhez. A perforált szűrőlapra szerelhető a szűrővásznat vagy a szűrőpapírt leszoritó acélkarima. A berendezés gumi futófelületű görgőkkel felszerelt alvázra támaszkodik, könnyen a felhasználási helyre gördíthető és flexibilisen csatlakoztatható a technológiai sorba. A csatlakoztatások CTK-QC gyorscsatlakozókkal történnek.

Alkalmazás

A készülék általános vegyipari, gyógyszeripari, festék- és műanyagipari, kozmetikai és háztartásvegyipari felhasználásra készült. Rendeltetése: a szilárd és folyadékfázisok szétválasztása emulziókból, keverékekből. Típusát tekintve a gyártmány lencseszűrő, a leválasztott szűrlet gyűjtése a berendezésen kívűl történik.

Működés

Megkezdeni a szűrendő anyag bevezetését a gömbcsap fokozatos nyitásával. A légtelenítőt zárni, amikor megjelenik rajta a szűrendő anyag. Az anyagbevezető csapot elzárni, a légtelenitõ csonkra csatlakoztatni a kinyomató közeg (levegő, nitrogén) tömlőjét és a csap fokozatos nyitásával megnyomatni a szűrőlap feletti anyagot.

Műszaki adatlap letöltése (PDF)

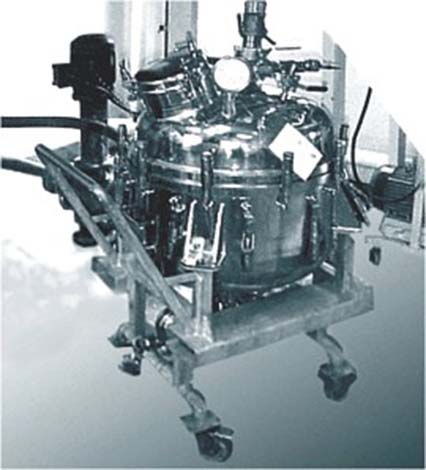

Kosaras szűrő, 60/40

CTK-151 Kosaras szűrő 60/40

Felépítés

A berendezés álló, hengeres elrendezésű, sekélydomborítású fedéllel és fenékkel lezárt konstrukció, kettős köpenyű, folyadék hűtéssel és fűtéssel. A fedél karimás csatlakozással, RATHMANN jellegű csavarkötéssel kapcsolódik az üsthöz. A szűrőkosár perforált fenéklapja leszerelhető, a szűrőkosár pereme és a fenéklap közé kell behelyezni a szűrővásznat vagy a szűrőpapirt. A berendezés gumi futófelületű görgőkkel felszerelt alvázra támaszkodik, könnyen a felhasználási helyre gördíthető és flexibilisen csatlakoztatható a technológiai sorba. A berendezés villás targoncával is emelhető és szállitható – ennek a megoldásnak az az előnye, hogy a berendezés nagyobb távolságokra is könnyen, gyorsan szállitható. Technológiai szempontból ebben az esetben konténerként használható a zárt kosaras szűrő. A berendezés fedelének munkatér oldalára felszerelt körbeforgó mosófej (CIP) biztositja a munkatér felületeinek megtisztitását. A csatlakoztatások CTK-QC gyorscsatlakozókkal történnek.

Alkalmazás

A készülék általános vegyipari, gyógyszeripari, festék- és műanyagipari, kozmetikai és háztartásvegyipari felhasználásra készült. Rendeltetése: a szilárd és folyadékfázisok szétválasztása emulzókból, keverékekből. Típusát tekintve a gyártmány kosaras szűrő, a szűrőkosarak és a szűrőközegek megválasztásával általános és speciális szűrési feladatok elvégzésére használható. Az üzemmódok szerint lehet nyomószűrőként és vákuumszűrőként üzemeltetni.

Működés

A szűrőt kétféle üzemmódban lehet használni: NYOMÓSZŰRŐKÉNT– Megkezdeni a szűrendő anyag bevezetését a gömbcsap fokozatos nyitásával. A légtelenítőt zárni, amikor megjelenik rajta a szűrendő anyag. Ha elfogyott a szűrendő anyag – az anyagbevezető csapot elzárni, a légtelenítő csonkra csatlakoztatni a kinyomató közeg (levegő, nitrogén) tömlőjét és a csap fokozatos nyitásával megnyomatni a szűrőkosár feletti anyagot. VÁKUUMSZŰRŐKÉNT– Nyitott vákuumcsap állás mellett megkezdeni a szűrendő anyag rávezetését a gömbcsap fokozatos nyitásával. Amikor a szűrendő anyag lefogyott – zárni a vákuumcsapot és fokozatosan nyitni a vákuumlégző csapot. A nyomás kiegyenlítődése után nyitni a szűrlet elvezető csapot és leüríteni az üstöt.

Műszaki adatlap letöltése (PDF)

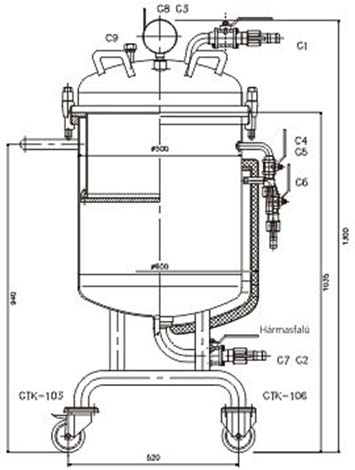

Kosaras szűrők

CTK-103 Kosaras szűrő

Felépítés

A berendezés álló, hengeres elrendezésű, sekélydomborítású fedéllel és fenékkel lezárt konstrukció. A fedél karimás csatlakozással, RATHMANN jellegű csavarkötéssel kapcsolódik az üsthöz. A berendezés gumi futófelületű görgőkkel felszerelt alvázra támaszkodik, könnyen a felhasználási helyre gördíthető és flexibilisen csatlakoztatható a technológiai sorba. A készüléktestbe különböző befogadóképességű szűrőkosarak szerelhetők be, max 60 liter iszaptérfogatig. A szűrőkosár perforált fenéklapja leszerelhető, a szűrőkosár pereme és a fenéklap közé kell behelyezni a szűrővásznat vagy a szűrőpapírt. A csatlakoztatások CTK-QC gyorscsatlakozókkal történnek. A CTK-106 tip. duplikált szűrő hármasfalú kivitelben készül, a hőszigetelést zárt, saválló acéllemezből készült burkolat takarja.

Alkalmazás

A készülék általános vegyipari, gyógyszeripari, festék- és műanyagipari, kozmetikai és háztartásvegyipari felhasználásra készült. Rendeltetése: a szilárd és folyadékfázisok szétválasztása emulziókból, keverékekből. Típusát tekintve a gyártmány kosaras szűrő, a szűrőkosarak és a szűrőközegek megválasztásával általános és speciális szűrési feladatok elvégzésére használható. Az üzemmódok szerint lehet nyomószűrőként és vákuumszűrőként üzemeltetni. Abban az esetben, ha a szűrlet hőntartása igény, a CTK-106 tip. duplikált szűrő alkalmazása a javasolt. A szűrlet – tér kettős köpenyű, hűthető és fűthető.

Működés

A szűrőt kétféle üzemmódban lehet használni: NYOMÓSZŰRŐKÉNT– Megkezdeni a szűrendő anyag bevezetését a gömbcsap fokozatos nyitásával. A légtelenítőt zárni, amikor megjelenik rajta a szűrendő anyag. Ha elfogyott a szűrendő anyag, az anyagbevezető csapot elzárni, a légtelenitő csonkra csatlakoztatni a kinyomató közeg (levegő, nitrogén) tömlőjét és a csap fokozatos nyitásával megnyomatni a szűrőkosár feletti anyagot. VÁKUUMSZŰRŐKÉNT– Nyitott vákuumcsap állás mellett megkezdeni a szűrendő anyag rávezetését a gömbcsap fokozatos nyitásával. Amikor a szűrendő anyag lefogyott – zárni a vákuumcsapot és fokozatosan nyitni a vákuumlégző csapot. A nyomás kiegyenlítődése után nyitni a szűrlet elvezető csapot és leüríteni az üstöt. A C9 jelű betöltő csonk hollandi csatlakozású. Kis mennyiségű szűrési igény esetén ehhez a csonkhoz tölcsér csatlakoztatható, melyen keresztül a berendezésbe tölthető a szűrendő anyag.

Műszaki adatlap letöltése (PDF)

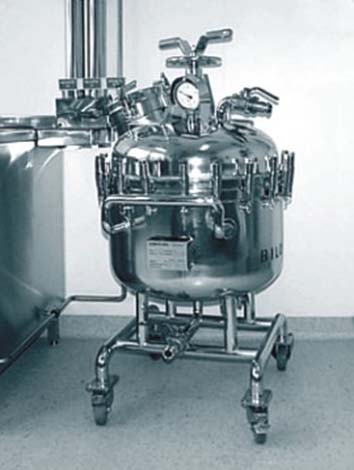

Bolygatott, keverős szűrők

CTK-130 Bolygatott keverős szűrő 60/40

Felépítés

A berendezés álló, hengeres elrendezésű, mélydomborítású fedéllel és fenékkel lezárt konstrukció, kettős köpenyű, folyadék hűtéssel és fűtéssel. A fedél karimás csatlakozással, RATHMANN jellegű csavarkötéssel kapcsolódik az üsthöz. A berendezés gumi futófelületű görgőkkel felszerelt alvázra támaszkodik, könnyen a felhasználási helyre gördíthető és flexibilisen csatlakoztatható a technológiai sorba. A szűrőkosár perforált fenéklapja leszerelhető, a szűrőkosár pereme és a fenéklap közé kell behelyezni a szűrővásznat vagy szűrőpapírt. A csatlakoztatások CTK-QC gyorscsatlakozókkal történnek.

Alkalmazás

A készülék általános vegyipari, gyógyszeripari, festék- és műanyagipari, kozmetikai és háztartásvegyipari felhasználásra készült. Rendeltetése: a szilárd és folyadékfázisok szétválasztása emulziókból, keverékekből. Típusát tekintve a gyártmány kosaras szűrő, a szűrőkosarak és a szűrőközegek megválasztásával általános és speciális szűrési feladatok elvégzésére használható. Némely szűrési eljárásnál kemény kéreg vagy szűrőlepény agglomerizáció jön létre – ez akadályozza a hatékony szűrést. Az összeállt csomók és a kemény rétegek megszüntetésére szolgál a keverõ szerkezet, mely a szűrőkosárban körbe forgatható és működési magassága is állítható. További hasznos funkció, hogy a keverőszerkezettel megbolygatott szűrőlepény könnyebben eltávolítható a szűrőkosárból.

Működés

NYOMÓSZŰRŐKÉNT– Megkezdeni a szűrendő anyag bevezetését a gömbcsap fokozatos nyitásával. A légtelenítőt zárni, amikor megjelenik rajta a szűrendő anyag. Ha elfogyott a szűrendő anyag az anyagbevezető csapot elzárni, a légtelenítő csonkra csatlakoztatni a kinyomató közeg (levegő, nitrogén) tömlőjét és a csap fokozatos nyitásával megnyomatni a szűrőkosár feletti anyagot. A C4 jelű csonkon át mosófolyadékot lehet a berendezés belsejébe juttatni.

Műszaki adatlap letöltése (PDF)
